Torno de escote

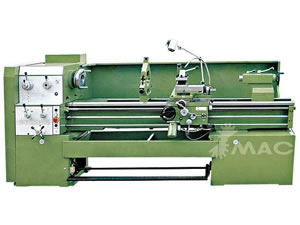

Torno de escote (Φ65mm Agujero del husillo)

Características del torno de escote:
1. Base de precisión
2. Conformidad CE; Freno magnetoeléctrico puede ser montado
3. Dispositivo de seguridad de limitación para el tornillo de avance
4. Embrague de sobrecarga de seguridad para la barra de alimentación
5. Avance rápido (opcional)
6. Husillo principal apoyado con 2 puntos con rodamientos cónicos de precisión

Accesorios opcionales del torno de escote:
1. Luneta fija
2. Luneta móvil
3. 4-Mordazas 320mm
4. Plato liso
5. Línea de fileteado
6. Viaje longitudinal automático
7. Centro directo
8. Rápido cambio del portaherramientas
9. Regla de copia cónico
10. 4-posiciones de viaje automático longitudinal

Accesorios estándar del torno de escote:
1. 3-mordazas 250mm
2. Placa de conducción
3. Centro y centro tubular
4. Pistola de aceite
5. Llave mecánica
6. Manual de operación

Especificaciones del torno de escote:

MODELO		12705	12706	12708	12709
		LY6 1/2 36B	LY6 1/2 40B	LY6 1/2 50B	LY6 1/2 60B
CAPACIDADES	Máximo diámetro de giro sobre la bancada	360mm (14")	400mm (16")	500mm (20")	600mm (24")
	Máximo diámetro de giro sobre el cursor transversal	185mm (7 1/4")	225mm (9")	325mm (13")	360mm (14")
	Distancia entre centros	1000, 1500, 2000mm
	Máximo de giro sobre la brecha	490mm (20")	530mm (21")	630mm (25")	730mm (29")
	Longitud efectiva sobre la brecha	260mm (10 1/4")
	Ancho de la bancada	7.5kw 330mm (13")	330mm (13")
CABEZAL	Agujero del husillo	65mm (2 3/5")
	Nariz del husillo	ISO-C6 or ISO-D6
	Cono del husillo	Métrico 70mm
	Velocidades del husillo (numero)	22-1800rpm (15 grados)
AVANCE	Fileteado de paso métrico (tipos)	0.5-28mm (66 tipos)
	Gama de roscas en pulgadas (tipos)	1-56inch (66 tipos)
	Gama de roscas (Moudle) (tipos)	0.5-3.5mm (33 tipos)
	Fileteado de paso métrico (tipos)	8-56D.P (33 tipos)
	Gama de alimentación longitudinal (tipos)	0.072-4.038mm/rev (0.0027-0.15 pulgadas/rev) (66 tipos)
	Gama de alimentación transversal (Tipos)	0.036-2.019mm/rev (0.00213-0.075 pulgadas/rev) (66 tipos)
	Velocidad rápida de viaje de transporte	5m/min (16.4 ft/min)
	Tamaño del husillo: Diámetro de paso	35mm/6mm or 35mm/1/4"
CARRO	Viaje del cursor transversal	300mm (13")
	Viaje compuesto de descanso	130mm (5")
	Tamaño de sección transversal de mango de la herramienta	20 x 20mm	20 x 25mm (1 x 6/8pulgadas)		25x 25mm
CONTRAPUNTO	Agujero cónico del contrapunto	Morse No.5
	Diámetro de la caña del contrapunto	75mm (23/5")
	Viaje de la caña del contrapunto	120mm (43/4")
MOTOR	Motor de accionamiento principal	4.0kw or 5.5kw or 7.5kw		5.5kw or 7.5kw
	Motor en refrigeración por bombeo	0.125kw
	Motor de avance rápido	0.12kw
Tamaño del embalaje (L x P x A)
Distancia entre centros 1000mm		2420 x 1150 x 1800mm (96 x 46 x 71pulg.)
1500mm		2920x 1150 x 1800mm (115 x 46 x 71pilg.)
2000mm		3460 x 1150 x 1800mm (137x 46 x 71pulg.)
Peso neto/peso bruto (Kgs)
Distancia entre centros 1000mm		1520/2170kg	1560/2210kg	1600/2250kg	1640/2290kg
1000mm		1750/2390kg	1770/2410kg	1830/2470kg	1870/2530kg
1000mm			2010/2780kg	2070/2820kg	2130/2860kg
Modelo antiguo		CD6 1/2 36B	CD6 1/2 40B	CD6 1/2 50B	CD6 1/2 60B
