Torno de escote

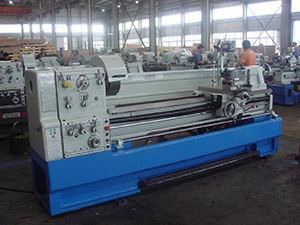

Torno de escote Serie 22603, 22604, 22605, 22606

Características del torno de escote:
Bancada templada de guía de rectificado de precisión, sostenida por una pieza completa.
Tablero de control eléctrico de estándar europeo esta disponible si se requiere.

Accesorios opcionales del torno de escote:
1. Luz de trabajo
2. Cambio rápido del portaherramientas
3. Taladro de mandril con eje porta fresas
4. 4-Mordazas (Φ320mm)
5. Plato liso
6. Guardia de husillo
7. Centro directo

Accesorios estándar del torno de escote:
1. 3-Mordazas (Φ160mm)
2. M. T. 6/4 Tubular
3. M. T. 7/5 Tubular
4. M. T. #5 Punto muerto
5. Caja de herramientas con herramientas
6. Luneta fija
7. Luneta móvil
8. Equipo de cambio de velocidad
9. Sistema de refrigeración
10. Protección contra salpicaduras

Especificaciones del torno de escote:

Modelo	22603	22604	22605	22606
	L6241	L6246	L6251	L6256
Máximo diámetro de giro sobre la bancada	410mm	460mm	510mm	560mm
Máximo diámetro de giro sobre el cursor transversal	224mm	274mm	300mm	350mm
Máximo de giro sobre la brecha	640mm	690mm	738mm	788mm
Distancia entre los centros	1000/1500mm		1500/2000mm
Mandrilado de husillo	58mm		80mm
Agujero del husillo	M. T. #6		M. T. #7
Gama de velocidades del husillo	25-2000rpm.		25-1600rpm.
Gama de canales longitudinales	0.03-1.7 mm/rev.		0.059-1.646 mm/rev.
Gama de fuentes de cruz	0.014-0.784Mm/rev.		0.020-0.573Mm/rev.
Rango de roscas métricas	0.1-14mm		0.2-14mm
Rango de rosca en pulgadas	2-112 TPI		2-112 TPI
Gama de plazas diametrales	4-112D.P.		4-112D.P.
Módulo de rango de inflexión	0.1-7M.P.		0.1-7M.P.
Agujero cónico del contrapunto	M. T. #4		M. T. #5
Potencia del motor	4kw/5.5kw		7.5kw
Modelo antiguo	C6241	C6246	C6251	C6256

Tamaño del embalaje y pesaje del torno de escote:

Tipo de tornos	Dimensiones de embalaje	Peso neto	Peso bruto
L6241 x 1000	2250 x 1120 x 1700mm	1670kg	1980kg
L6241 x 1500	2800 x 1120 x 1700mm	1970kg	2320kg
L6246 x 1000	2250 x 1120 x 1730mm	1720kg	2045kg
L6246 x 1500	2800 x 1120 x 1700mm	2020kg	2385kg
L6251 x 1500	2960 x 1130 x 1820mm	2335kg	2700kg
L6241 x 2000	2800 x 1130 x 1820mm	2685kg	3070kg
L6256 x 1500	2250 x 1130 x 1820mm	2370kg	2740kg
L6256 x 2000	3460 x 1130 x 1820mm	2720kg	3110kg
