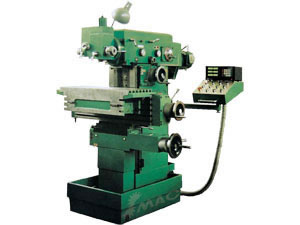

Máquina fresadora de herramientas

Máquina fresadora de herramientas 13502

Aplicación de la máquina fresadora de herramientas:
Esta máquina está diseñada para ser una máquina fresadora universal de herramientas, puede llevar a cabo procedimientos como el fresado, taladrado, barrenado, acanalado, etc. y es apto para corte mecanizado, fresas, buriles, troqueles y moldes, además de otros componentes con figuras complejas. Con la ayuda de diversos accesorios especiales, puede maquinar de todo tipo de componentes, tales como arco, engranajes, estantes, tiras, y así sucesivamente.

Características de la máquina fresadora de herramientas:
Estructura original, amplia versatilidad, alta precisión, fácil de operar.
Con diversos accesorios para extender el rango de aplicación y aumentar la vida útil
Modelo XS8140A: con sistema programable y pantalla digital, la capacidad de resolución es de hasta 0.01mm.

Los siguientes accesorios especiales están disponibles
Mesa universal, Mesa circular angular, Tornillo de banco paralelo
Cabezal divisor, Cabezal de ranura, Perforador cuadrado, Fresa

Especificaciones de la máquina fresadora de herramientas:

		13502	13502-1	13503	13503-1
Características principales		TM32A	TMS32A	TM40A	TMS40A
	Mesa de trabajo horizontal (Ancho x Largo)	320 x 750mm		400 x 800mm
Mesa de trabajo	Mesa de trabajo vertical (Ancho x Largo)	250 x 850mm		250 x 950mm
Avance Longitudinal / transversal / vertical		400/300/400		500/350/400
	Giro horizontal	360		360
Mesa universal	Inclinación a la parte delantera y trasera	30		30
	La inclinación a la izquierda y la derecha	30		30
	Recorrido vertical de la pluma	60mm		60mm
cabeza del husillo vertical	La inclinación del eje de la izquierda y la derecha	90		90
	Agujero cónico	ISO40		ISO40
Husillo horizontal	La altura del eje al piso	1330mm		1330mm
	Mínima. distancia entre ejes y la superficie de la mesa horizontal	40mm		35mm
	Agujero cónico	ISO40		ISO40
Husillo vertical	Mínima. distancia entre la nariz y la superficie de la mesa horizontal	10mm		5mm
Husillo horizontal vertical Velocidad paso / rango		18pasos 40-2000rpm		18 pasos 40-2000rpm
Avance longitudinal, transversal vertical: paso / rango		18 pasos 10-500mm/min		18 pasos 500mm/min
Avance axial de la pluma de eje vertical: el paso / rango		3 pasos 0.03-0.12mm/rev		3 pasos 0.03-0.12mm/rev
Potencia del motor principal / motor de avance		3kw/1.5kw		3kw/1.5kw
Máxima. Carga de la tabla / Máxima. de carga de corte		300kg/500kg		400kg/500kg
Dimensiones generales (Largo x Ancho x Alto) Peso neto		181 x 122 x 171 cm/2200kg		182 x 164 x 171 cm/2300kg
Dimensiones embalaje (Largo x Ancho x Alto) Peso bruto		199 x 164 x 211cm		205 x 176 x 208cm
Modelo antiguo		X8132A	XS8132A	X8140A	XS8140A
