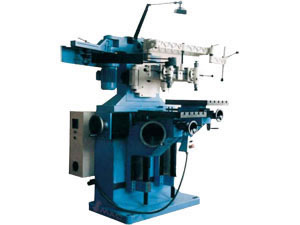

Máquina grabadora

Máquina grabadora

Aplicación de la máquina grabadora:
Esta máquina está diseñada para la copia y reproducción de diversas formas de piezas de trabajo en la proporción de 1:1. Puede ser utilizado también como una máquina de fresado ordinario y adecuado para la fabricación de diversos tipos de moldes obtenidos directamente de la muestra disponible.

Características de la máquina grabadora:
Mecanismo perfilado: Doble - Paralelo mecanismo de gramos, amplia gama de corte.
Con dos cabezales, capaz de trabajar de forma simultánea ángulo de inclinación del husillo: 20
Mecanismo perfilador: Movimiento vertical. Emplea motores de dos velocidades.

Accesorios opcionales de la máquina grabadora:
KXM10C
Rectificadora de corte universal
FK01110B
Mandril ajustable de tres mordazas
TS250-1
Mesa circular
QH125
Tornillo de banco giratorio

Especificaciones de la máquina grabadora:

		13605
Características principales		EM40A
mesa de trabajo Mesa de copia	Tamaño de la mesa (Largo x Ancho)	520 x 350mm
	Avance Longitudinal/Transversal/Vertical	300/200/350mm
	Rango de giro de la mesa	360
Distancia entre los centros del mecanismo perfilador		420mm
Avance del mecanismo perfilador		70mm
Máximo. diámetro del círculo Mecanizado		300mm
Gama de velocidades del husillo		500-1000, 1000-20000rpm
Número de velocidades del husillo		17steps
Diámetro de pinzas de sujeción (métricas o pulgadas)		4, 6, 8, 10, 12mm or 3/6", 1/4", 5/16", 3/8", 1/2"
Motor	Potencia	650-850w
	Voltaje	380V, 220V, 420V
	Velocidad, frecuencia	1450/2920rpm, 50Hz or 1740/3504rpm, 60Hz
Dimensiones generales / Peso neto		152 x 136 x 173cm/1200kg
Dimensiones de embalaje / Peso bruto		190 x 170 x 210cm/1900kg
Modelo antiguo		XY4240A
