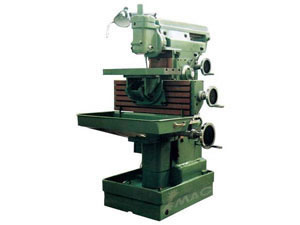

Máquina fresadora de herramientas

Máquina fresadora de herramientas 13501

Aplicación de la máquina fresadora de herramientas:
Esta máquina está diseñada para ser una máquina fresadora universal de herramientas, puede llevar a cabo procedimientos como el fresado, taladrado, barrenado, acanalado, etc. y es apto para corte mecanizado, fresas, buriles, troqueles y moldes, además de otros componentes con figuras complejas. Con la ayuda de diversos accesorios especiales, con la ayuda de varios dispositivos especiales, se puede mecanizar todo tipo de componentes tales como espirales, arcos, engranajes, estantes, tiras y así sucesivamente.

Características de la máquina fresadora de herramientas:
Estructura original, amplia versatilidad, alta precisión, fácil de operar.
Con diversos accesorios para extender el rango de aplicación y aumentar la vida útil.
Modelo XS8126C: con sistema programable digital, la capacidad de resolución es de hasta 0.01mm.

Accesorios opcionales de la máquina fresadora de herramientas:
Mesa universal, Mesa circular angular, Tornillo de banco paralelo
Cabezal divisor, Cabezal de ranura, Perforador cuadrado, Fresa

Especificaciones de la máquina fresadora de herramientas:

		13501/13501-1
Características principales		TM26C/TM26B
Área de la mesa (ancho x largo)		280x700mm
Distancia del eje desde el eje horizontal a la mesa	Primera posición de instalación	35-385mm
	Segunda posición de instalación	42-392mm
	Tercera posición de instalación	132-482mm
Distancia de la nariz del husillo vertical a la horizontal del eje del husillo		95mm
Distancia de la nariz del husillo horizontal a la vertical del eje del husillo		131mm
Avance vertical de la pluma de husillo vertical		200mm
La gama de velocidades del husillo horizontal (8 pasos)		80mm
La gama de velocidades del husillo horizontal (8 pasos)		110-1230rpm
Ángulo de giro del eje vertical del husillo		150-1660rpm
Gama de velocidades verticales (8 pasos)		ISO40/Morse No.4
Ángulo de giro del eje vertical del husillo		45
Avance longitudinal de la mesa		350mm
Avance vertical de la mesa		350mm
Avances de la tabla en sentido longitudinal, vertical y horizontal del husillo fijado en dirección transversal		25-285mm
Avance rápido de la tabla en las direcciones longitudinal y vertical		1000mm/min
Motor principal		3kw
Motor de la bomba de refrigerante		0.04kw
Dimensiones generales (Largo x Ancho x Alto)		1450x1445x1650mm
Peso neto / peso bruto		C-1410/2200 B-1180/2100
Dimensiones embalaje para la exportación		170x127x198cm
Modelo antiguo		X8126C/X8126B
