Máquina grabadora y rectificadora

Máquina grabadora y rectificadora

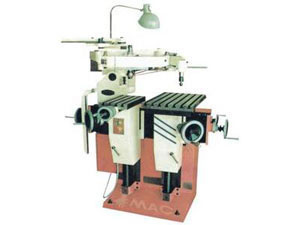

Máquina grabadora con Pantógrafo 3D:

		13602	13603
MODELO		EM20A	EM22A
Longitud de fresado, Máximo. (a escala reducida 1:1.5)		220mm	250mm
Ancho de fresado, Máximo. (a escala reducida 1:1.5)
Distancia entre los centros del pantógrafo		380mm	420mm
Rango de fresado, proporción		1.5:1-8:1
Tamaño de la mesa de trabajo (Largo x Ancho)		200 x 360mm
Avance de la mesa de trabajo --- Longitudinal/ transversal/ Vertical
Tamaño de la mesa de copia (Largo x Ancho)		320 x 500mm
Avance de la mesa de copia --- Longitudinal / Vertical		200mm/320mm
Rango de rotación de la mesa de copia		360
Máxima. distancia de la nariz del husillo a la mesa de trabajo de superficie		360mm
Husillo: Avance rápido / micro movimientos de avance		6mm/1mm
Velocidad del husillo: pasos / rango		12 pasos/ 1600-2000rmp
Diámetro. Collares de resortes métricas / pulgada (por encargo)		3, 4, 6, 8, 10mm o 1/8", 3/16", 1/4", 5/16", 3/8"
Motor	Potencia / Voltaje Velocidad / Frecuencia	0.37kw/220, 380, 420, 440V
		2840rmp/50Hz or 3400rmp/60Hz
Dimensiones generales / Peso neto		135 x 930 x 140cm/690kg
Dimensiones de embalaje / Peso bruto		164 x 114 x 180cm/940kg
Modelo antiguo		X4220A	X4222A

Accesorios opcionales
KXM10C Rectificadora universal
3-mordazas 110 Mandril
TS/80 Mesa circular
QH88 Tornillo de banco giratorio

Rectificadora universal:

		13604	13605
MODELO		UCG10B	UCG10C	in
Muela	Diámetro	100mm	100mm	4”
	Espesor	50mm	mm	2”
	Diámetro del agujero	20mm	20mm	3/4”
Velocidad del husillo
Rango de boquilla de agarre, diámetro		3- 25mm	3- 25mm	1/8”-1”
				1/8”-5”
Avance longitudinal de la luneta		140mm	140mm	51/2”
micro ajuste de avance longitudinal de la luneta		18mm	18mm	3/4”
Avance de la muela
Rango de ángulo del cono de rectificado		00-1800	00-1800
Rango de ángulo del cono negativo de rectificado		00-520	00-520
Rango de alivio del ángulo rectificado		00-440	00-440
Máximo. Rango de herramienta de torno		25 x 25mm	25 x 25mm	1”/1”
Rango de fresa vertical de rectificado		3- 25mm	3- 25mm
Rango de perforación de rectificado		3- 15mm	3- 15mm
Potencia		0.25kw	0.18kw
Velocidad		2810rpm	2810rpm
Velocidad		3400rpm	3400rpm
Voltaje trifásico		220V,380V,110V,124V	220V,380V,110V,124V
Voltaje monofásico		220V, 110V, 124V	220V, 110V, 124V
Frecuencia		50 o 60Hz	50 o 60Hz
(Peso bruto)		80kg	80kg
(Dimensiones de embalaje)		60 x 39 x 42 (cm)	60 x 39 x 42 (cm)
Modelo antiguo		KXM10B	KXM10C
