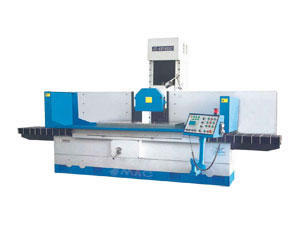

Máquina rectificadora de superficies planas de columna móvil

Máquina rectificadora de superficies planas hidráulica de columna móvil

Equipamiento estándar de la máquina rectificadora de superficies planas hidráulica:
Depósito de refrigerante
Base de la muela
Extractor de uña y rueda
Volante estándar de balanceo incluye lámpara de trabajo
Cuña de nivelación y perno de ajuste
Unidad de desmagnetización
PLC (Controlador de lógica programable) Controlador automático de trituración (sólo para el modelo AHD)

Equipo opcional de la máquina rectificadora de superficies planas hidráulica:
Mandril electo magnético
Muela paralela manual
Tanque de refrigeración con separador magnético
Tanque de refrigeración con filtro de papel
Tanque de refrigeración con filtro de papel y separador magnético

Especificaciones de la máquina rectificadora de superficies planas hidráulica:

			13909	13910	13912	13913	13914
Modelo		Unit	SG50100- AHR /AHD	SG50160- AHR /AHD	SG60120- AHR /AHD	SG60160- AHR /AHD	SG60220- AHR /AHD
Tamaño de la mesa		mm	500 x 1000	500 x 1600	610 x 1260	610 x 1600	610 x 2200
Máximo procesable (Longitudinal. x Transversal)		mm	500 x 1000	500 x 1600	610 x 1260	610 x 1600	610 x 2200
Distancia máxima entre mesa y centro del husillo		mm	600
Tamaño de mandril magnético estándar		mm	500 x 1000 x 1	500 x 800 x 2	600 x 1000 x 1	600 x 800 x 2	600 x 1000 x
Velocidad de movimiento longitudinal de la mesa		m/min	5-25
Movimiento transversal de la muela	Alimentación automática	mm/t	0.5-20
	Velocidad rápida	m/min	1.25
	alimentación de muela	mm/div	0.02
Movimiento vertical de la muela	Alimentación automática	mm/t	0.005, 0.01, 0.015, 0.002, 0.03, 0.04(sólo para el modelo AHD)
	Alimentación rápida	m/min	230
	alimentación de muela	mm/div	0.02
Muela	velocidad	rpm	1450(50Hz), 1740(60Hz)
	Tamaño(Diámetro externo x ancho x (diámetro interno )	mm	355 x (20-50) x 127
Motor de husillo		kw	7.5
Máxima capacidad de carga de la mesa (incluido el mandril )		kg	700	880	970	1230	1690
Potencia nominal total		kw	12		14
Altura de la máquina		mm	2390 (iincluye el embalaje de base)
Superficie (Largo x Ancho)		mm	4700 x 2200	7120 x 2200	4000 x 2400	4700 x 2400	6000 x 2400
Peso bruto		kg	5500	6000	6500	7000	8000
