Máquina rectificadora de superficies planas

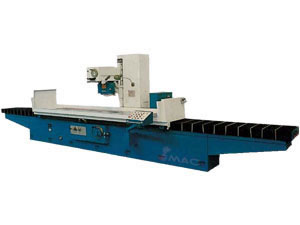

Máquina rectificadora de superficies planas hidráulica 13905-1

Descripción de la máquina rectificadora de superficies planas hidráulica:
Esta serie de máquinas rectificadoras de superficies planas es adecuada para la industria manufacturera, está en capacidad de rectificar chapas, bandejas o superficies dobladas de diversos metales tales como acero, hierro fundido, metales no ferrosos etc.

Características de la máquina rectificadora de superficies planas hidráulica:
1. El movimiento longitudinal de la mesa de trabajo y el movimiento transversal de la muela son de transmisión hidráulica y la velocidad de modulación es continua.
2. El cabezal de rectificación perpendicular es de alimentación manual con un mecanismo rápido de elevación Se puede aliviar la intensidad de la mano de obra y aumentar la eficiencia en el trabajo.
3. A la mesa de trabajo deslizable de rail se adhiere la franja de politetrafluoroetileno suave.
4. La resistencia al desgaste es buena y el consumo de energía es bajo, al deslizadero de la muela perpendicular se adhiere la franja de politetrafluoroetileno suave haciendo alta la sensibilidad de alimentación.
5. El portaherramientas de la maquina adopta un diseño de cabezal simétrico, la deformación por calor es mínima, utiliza el aceite de retorno para calentar el deslizadero y la rectitud de deslizadero se mantiene básicamente invariable.
6. El movimiento de la máquina es suave y constante, su funcionamiento es confiable silencioso y preciso.
7. Su uso es conveniente para los operarios.

Especificaciones de la máquina rectificadora de superficies planas hidráulica:

	13905-1	13905-2	13905-3	13905-4	13905-5	13905-6	13906-1
Características principales	SG50- GM	SG50 x 12-GM	SG50 x 16-GM	SG50 x 20-GM	SG50 x 30-GM	SGQ50- GM	SGQ60 /G-GM
Superficie de la mesa de trabajo (Ancho x largo)	500 x 1000mm	500 x 1250mm	500 x 1600mm	500 x 2000mm	500 x 3000mm	320 x 1000mm	320 x 1000mm
Tamaño máximo de la pieza a procesar (ancho x largo x alto)	500 x 1000 x 400mm	500 x 1250 x 400mm	500 x 1600 x 400mm	500 x 2000 x 500mm	500 x 3000 x 400mm	500 x 1000 x 400mm	600 x 1000 x 600mm
Avance longitudinal de la mesa (hidráulico)	200- 1100mm	200- 1350mm	200- 1700mm	200- 2100mm	200- 3100mm	200- 1100mm	200- 1100mm
Velocidad de la mesa (Constante)	3-25m/min				3-28m/min	3-25m/min	3-25m/min
Tamaño de la muela (Diámetro exterior x ancho x diámetro interior)	Φ400 x 50 x Φ203mm				Φ400 x 50 x Φ203mm	Φ350 x 40 x Φ127mm	Φ350 x 40 x Φ127mm
Capacidad eléctrica total del equipo	14KVA	14KVA	14KVA	17.5KVA	35KVA	10KVA	10KVA
Potencia del motor de la muela	7.5kw 1440r/min				7.5kw 1440r/min	5.5kw 1440r/min	5.5kw 1440r/min
Superficie de trabajo a nivel base de paralelismo	300: 0.005mm				300: 0.005mm	300: 0.005mm	300: 0.005mm
Rugosidad de la superficie	Ra0.63μm				Ra0.63μm	Ra0.63μm	Ra0.63μm
Máximo peso permitido por pieza de trabajo (incluido el mandril electromagnético)	780kg	975kg	1248kg	1560kg	1600kg	800kg	800kg
Mandril electromagnético (ancho x largo)	500 x 1000 mm	500 x 1250 mm	500 x 1600 mm	500 x (1000x2 )mm	500x( 1000 x 3) mm	500 x 1000 mm	600 x 1000 mm
Dimensiones generales (Largo x ancho x alto)	3040 x 2073 x 2280mm	3530 x 2073 x 2280mm	4100 x 2073 x 2280mm	4900 x 2135 x 2410mm	8206 x2064 x2280mm	3000 x1675 x2252mm	3000 x1675 x2252mm
Dimensiones de la caja de embalaje (largo x ancho x alto)	343 x 233 x 270	383 x 233 x 288	442 x 234 x 270	461 x 250 x 278		261 x 187 x 254	261 x 187 x 254
N. W/G. W	5600 /6200kg	6000 /6600kg	7000 /7700kg	8000 /8800kg	11600 /12300kg	4100 /4500kg	4200 /4700kg
Modelo antiguo	M7150- GM	M7150 x 12-GM	M7150 x 16-GM	M7150 x 20-GM	M7150 x 30-GM	MQ7150 -GM	MQ7160 /G-GM
