Máquina rectificadora de superficies planas

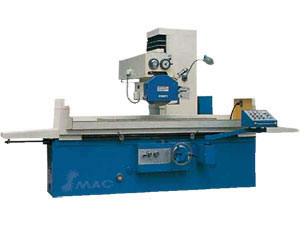

Máquina rectificadora de superficies planas hidráulica 13904-1

Descripción de la máquina rectificadora de superficies planas hidráulica:
Esta serie de máquinas rectificadoras de superficies planas es adecuada para la industria manufacturera, está en capacidad de rectificar chapas, bandejas o superficies dobladas de diversos metales tales como acero, hierro fundido, metales no ferrosos etc.

Características de la máquina rectificadora de superficies planas hidráulica:
1. El producto cumple con la norma nacional por completo y pasa por el estándar obligatorio que la nación ha puesto en vigencia, también cumple con la autenticación EC. El movimiento longitudinal de la mesa de trabajo y el movimiento transversal de la muela son de transmisión hidráulica y la velocidad de modulación es continua.
2. El cabezal de rectificación perpendicular es de alimentación manual con un mecanismo rápido de elevación Se puede aliviar la intensidad de la mano de obra y aumentar la eficiencia en el trabajo.
3. El embrague electro magnético puede ser asegurado con el propósito de eliminar la inercia causada por los descensos rápidos, de acuerdo a los requerimientos del usuario.
4. A la mesa de trabajo deslizable de rail se adhiere la franja de politetrafluoroetileno suave.
5. La resistencia al desgaste es buena y el consumo de energía es bajo.
6. Al deslizadero de la muela perpendicular se adhiere la franja de politetrafluoroetileno suave haciendo alta la sensibilidad de alimentación.
7. El portaherramientas de la maquina adopta un diseño de cabezal simétrico, la deformación por calor es mínima, utiliza el aceite de retorno para calentar el deslizadero y el cambio de la rectitud de deslizadero está por debajo de 0.005mm.
8. El movimiento de la máquina es suave y constante, su funcionamiento es confiable silencioso y preciso.

Especificaciones de la máquina rectificadora de superficies planas hidráulica:

	13904-1	13904-2	13904-3	13904-4	13904-5
Características principales	SG40	SG40/G	SG40 x 16	SG40 x 30	SGQ40-GM
Superficie de la mesa de trabajo (Ancho x largo)	400 x 1000mm		400 x 1600mm	400 x 3000mm	400 x 1000mm
Tamaño máximo de la pieza a procesar (ancho x largo x alto)	400 x 1000 x 400mm	400 x 1000 x 600mm	400 x 1600 x 400mm	400 x 3000 x 400mm	400 x 1000 x 400mm
Avance longitudinal de la mesa (hidráulico)	200-1100mm		200-1700mm	200-3100mm	200-1100mm
Velocidad de la mesa (Constante)	3-25m/min			3-28m/min	3-25m/min
Tamaño de la muela (Diámetro exterior x ancho x diámetro	Φ400 x 50 x Φ203mm				Φ350 x 40 x Φ127mm
Capacidad eléctrica total del equipo	12KVA		14KVA	35KVA	14KVA
Potencia del motor de la muela	7.5kw 1440r/min
Superficie de trabajo a nivel base de paralelismo	300: 0.005mm
Rugosidad de la superficie	Ra0.63μm
Máximo peso permitido por pieza de trabajo (incluido el mandril electromagnético)	624kg		1000kg	1870kg	624kg
Mandril electromagnético (ancho x largo)	400 x 1000mm		400 x 1600mm	400 x (1500x2)mm	400 x 1000mm
Dimensiones generales (Largo x ancho x alto)	3000 x 1736 x 2280mm	3000 x 1736 x 2510mm	4190 x 1950 x 2280mm	8206 x 1854 x 2280mm	3000 x 2035 x 2052mm
Dimensiones de la caja de embalaje (largo x ancho x alto)	360 x 191 x 262mm	360 x 191 x 284mm	453 x 215 x 297mm	662 x 206 x 286mm	286 x 175 x 236mm
N. W/G. W	4500/5000kg	4700/5200kg	5600/6500kg	11000/12000kg	4000/4500kg
Modelo antiguo	M7140	M7140/G	M7140 x 16	M7140 x 30	MQ7140-GM
