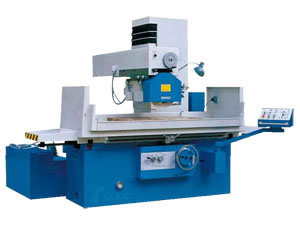

Máquina rectificadora de superficies planas

Máquina rectificadora de superficies planas hidráulica 13906-2

Descripción de la máquina rectificadora de superficies planas hidráulica:
Esta serie de máquinas rectificadoras de superficies es adecuada para la industria manufacturera, está en capacidad de rectificar chapas, bandejas o superficies dobladas de diversos metales tales como acero, hierro fundido, metales no ferrosos etc.

Características de la máquina rectificadora de superficies planas hidráulica:
1. El movimiento longitudinal de la mesa de trabajo y el movimiento transversal de la muela son de transmisión hidráulica y la velocidad de modulación es continua.
2. El cabezal de rectificación perpendicular es de alimentación manual con un mecanismo rápido de elevación Se puede aliviar la intensidad de la mano de obra y aumentar la eficiencia en el trabajo.
3. A la mesa de trabajo deslizable de rail se adhiere la franja de politetrafluoroetileno suave.
4. La resistencia al desgaste es buena y el consumo de energía es bajo, al deslizadero de la muela perpendicular se adhiere la franja de politetrafluoroetileno suave haciendo alta la sensibilidad de alimentación.
5. El portaherramientas de la maquina adopta un diseño de cabezal simétrico, la deformación por calor es mínima, utiliza el aceite de retorno para calentar el deslizadero y la rectitud de deslizadero se mantiene básicamente invariable.
6. El movimiento de la máquina rectificadora de superficie es suave y constante, su funcionamiento es confiable silencioso y preciso. Su uso es conveniente para los operarios.

Especificaciones de la máquina rectificadora de superficies planas hidráulica:

	13906-2	13906-3	13906-4	13906-5
Características principales	SG60-GM	SG60/G-GM	SG60 x 16-GM	SG60 x 20-GM
Superficie de la mesa de trabajo (Ancho x largo)	600 x 1000mm		600 x 1600mm	600 x 2000mm
Tamaño máximo de la pieza a procesar (ancho x largo x alto)	400 x 1000 x 400mm	600 x 1000 x 600mm	600 x 1600 x 500mm	600 x 2000 x 500mm
Avance longitudinal de la mesa (hidráulico)	200-1100mm
Velocidad de la mesa (Constante)	3-25m/min
	-		-	-
Tamaño de la muela (Diámetro exterior x ancho x diámetro	400 x 50 x F203mm		F400 x 50 x F203mm	F400 x 50 x F203mm
Capacidad eléctrica total del equipo	14KVA		14KVA	18.5KVA
Potencia del motor de la muela	7.5kw 1440r/min		7.5kw 1440r/min	7.5kw 1440r/min
Superficie de trabajo a nivel base de paralelismo	300: 0.008mm		300: 0.005mm	300: 0.005mm
Rugosidad de la superficie	Ra0.63mm		Ra0.63mm	Ra0.63mm
Máximo peso permitido por pieza de trabajo (incluido el mandril electromagnético)	940kg		1000kg	1500kg
Mandril electromagnético (ancho x largo)	600 x 1000mm		600 x (800 x 2)mm	600 x (1000 x 2)mm
Dimensiones generales (Largo x ancho x alto)	3040 x 2073 x 2280mm	3040 x 2073 x 2510mm	4500 x 2135 x 2410mm	4900 x 2135 x 2410mm
Dimensiones de la caja de embalaje (largo x ancho x alto)	343 x 233 x 262cm	343 x 233 x 288cm	421 x 248 x 290cm	461 x 248 x 290cm
N. W/G. W	5600/6200kg	5700/6300kg	7500/8000kg	8000/8500kg
Modelo antiguo	M7160-GM	M7160/G-GM	M7160 x 16-GM	M7160 x 20-GM
