Máquina rectificadora de superficies planas

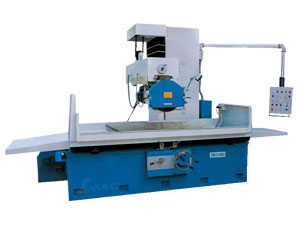

Máquina rectificadora de superficies planas hidráulica 13907

Descripción de la máquina rectificadora de superficies planas hidráulica:
Esta serie de máquinas rectificadoras de superficies planas es adecuada para la industria manufacturera, está en capacidad de rectificar chapas, bandejas o superficies dobladas de diversos metales tales como acero, hierro fundido, metales no ferrosos etc.

Características de la máquina rectificadora de superficies planas hidráulica:
1. A. El eje de la muela utiliza un rodamiento reforzado muy rígido y de alta precisión.
2. B. El eje de la muela utiliza un rodamiento hidrodinámico-hidrostático reforzado muy rígido y de alta precisión.
3. Cuenta con un dispositivo hidráulico especial y con sistema automático de lubricación y dispositivo en ménsula con botón de presión.
4. El movimiento longitudinal de la mesa de trabajo es de transmisión hidráulica.
5. El movimiento transversal de la muela emplea un dinamo de corriente directa para propulsar el tronillo de bolas rodante con precisión.
6. El cabezal de rectificación perpendicular es de alimentación manual con un mecanismo rápido de elevación Se puede aliviar la intensidad de la mano de obra y aumentar la eficiencia en el trabajo.
7. A la mesa de trabajo deslizable de rail se adhiere la franja de politetrafluoroetileno suave.
8. La resistencia al desgaste es buena y el consumo de energía es bajo, al deslizadero de la muela perpendicular se adhiere la franja de politetrafluoroetileno suave haciendo alta la sensibilidad de alimentación.
9. El movimiento de la máquina rectificadora de superficie es suave y constante, su funcionamiento es confiable silencioso y preciso. Su uso es conveniente para los operarios.

Especificaciones de la máquina rectificadora de superficies planas hidráulica:

	13907	13907-1	13907-2	13907-3	13907-4	13907-5
Características principales	SG70x 12A-GM	SG70x 16A-GM	SG70x 20A-GM	SG70x 12B-GM	SG70x 16B-GM	SG70x 20B-GM
Superficie de la mesa de trabajo (Ancho x largo)	700 x 1250mm	700 x 1600mm	700 x 2000mm	700 x 1250mm	700 x 1600mm	700 x 2000mm
Tamaño máximo de la pieza a procesar (ancho x largo x alto)	700 x1250 x600mm	700 x1600 x600mm	700 x2000 x600mm	700 x1250 x600mm	700 x1600 x600mm	700 x2000 x600mm
Avance longitudinal de la mesa (hidráulico)	200 - 1350mm	200 - 1700mm	200 - 2100mm	200 - 1350mm	200 - 1700mm	200 - 2100mm
Velocidad de la mesa (Constante)	6-25 m/min	6-25 m/min	6-25 m/min	6-25 m/min	6-25 m/min	6-25 m/min
Tamaño de la muela (Diámetro exterior x ancho x diámetro	450x63 x 203mm	450x63 x 203mm	450x63 x 203mm	450x63 x 203mm	450x63 x 203mm	450x63 x 203mm
Capacidad eléctrica total del equipo	28KVA	28KVA	28KVA	28KVA	28KVA	28KVA
Potencia del motor de la muela	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min
Superficie de trabajo a nivel base de paralelismo	300:0.008 mm	300:0.008 mm	300:0.008 mm	300:0.008 mm	300:0.008 mm	300:0.008 mm
Rugosidad de la superficie	Ra0.63 m	Ra0.63 m	Ra0.63 m	Ra0.63 m	Ra0.63 m	Ra0.63 m
Máximo peso permitido por pieza de trabajo (incluido el mandril electromagnético)	2000kg	2000kg	2162kg	2000kg	2000kg	2162kg
Mandril electromagnético (ancho x largo)	700 x 1250 mm	700 x (800x2) mm	700 x (1000x2) mm	700 x 1250 mm	700 x (800x2) mm	700 x (1000x2) mm
Dimensiones generales (Largo x ancho x alto)	3540 x2350 x2730mm	4500 x2350 x2730mm	6500 x2350 x2730mm	3540 x2350 x2730mm	4500 x2350 x2730mm	6500 x2350 x2730mm
Dimensiones de la caja de embalaje (largo x ancho x alto)	425 x246 x309cm	450 x246 x309cm	483 x259 x309cm	425 x246 x309cm	450 x246 x309cm	483 x259 x309cm
N.W/G.W	9000 /10000kg	10000 /11000kg	11500 /12500kg	9000 /10000kg	10000 /11000kg	11500 /12500kg
Modelo antiguo	M7170x 12A-GM	M7170x 16A-GM	M7170x 20A-GM	M7170x 12B-GM	M7170x 16B-GM	M7170x 20B-GM
