Máquina rectificadora de superficies planas

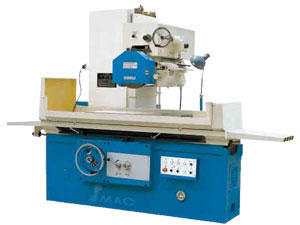

Máquina rectificadora de superficies planas hidráulica 13902-1

Descripción de la máquina rectificadora de superficies planas hidráulica:
Las máquinas rectificadoras de esta serie son nuevos productos mejorados con base en la rectificadora de superficie plana modelo M7130G., Es apta para rectificar superficies en varias tipos en la industria de la manufactura.

Características de la máquina rectificadora de superficies planas hidráulica:
1. El movimiento longitudinal de la mesa de trabajo y el movimiento transversal de la muela son de transmisión hidráulica y la velocidad de modulación es continua.
2. El portaherramientas de la maquina adopta un diseño de cabezal simétrico, la deformación por calor es mínima, utiliza el aceite de retorno para calentar el deslizadero y el cambio de la rectitud de deslizadero está por debajo de0.005mm.
3. El cabezal de rectificación perpendicular M7130 es de alimentación manual con un mecanismo rápido de elevación Se puede aliviar la intensidad de la mano de obra y aumentar la eficiencia en el trabajo.
4. Los equipos eléctricos del M7130 cuentan con nuestro nuevo estándar nacional además del dispositivo eléctrico de seguridad y bloqueo muy fácil de operar.
5. El movimiento de la máquina es suave y constante, su funcionamiento es confiable silencioso y preciso.
6. El uso de la máquina rectificadora de superficie es conveniente para los operarios.

Especificaciones de la máquina rectificadora de superficies planas hidráulica:

	13902-1	13902-2	13902-3	13903-1	13903-2
Características principales	SG30G/F	SG30G/FG	SG32/F	SG32 x 16	SG32 x 20
Superficie de la mesa de trabajo (Ancho x Largo)	320 x 1000mm		320 x 1000mm	320 x 1600mm	320 x 2000mm
Tamaño máximo de la pieza a procesar (ancho x largo x alto)	320 x 1000 x 400mm	320 x 1000 x 600mm	320 x 1000 x 400mm	320 x 1600 x 400mm	320 x 2000 x 400mm
Avance longitudinal de la mesa (hidráulico)	200-1100mm		200-1100mm	200-1700mm	200-2100mm
Velocidad de la mesa (Constante)	3-25m/min		3-25m/min
Tamaño de la muela (Diámetro exterior x ancho x diámetro interior)	350 x 40 x 127mm		350 x 40 x 127mm
Capacidad eléctrica total del equipo	10KVA		10KVA
Potencia del motor de la muela	5.5kw		5.5kw
Velocidad,	1440r/min		1440r/min
Superficie de trabajo a nivel base de paralelismo	300: 0.005mm		300: 0.005mm
Rugosidad de la superficie	Ra0.63m		Ra0.63m
Máximo peso permitido por pieza de trabajo (incluido el mandril electromagnético)	500kg		500kg	800kg	998kg
Mandril electromagnético (ancho x largo)	300 x 680mm		320 x 1000mm	320 x (880 x 2)mm	320 x (1000 x 2)mm
Dimensiones generales (Largo x ancho x alto)	2295 x 1500 x 2062mm	2295 x 1500 x 2262mm	2295 x 1500 x 2062mm	4360 x 1508 x 2062mm	5020 x 1508 x 2052mm
Dimensiones de la caja de embalaje (largo x ancho x alto)	261 x 167 x 242mm	261 x 167 x 262mm	261 x 167 x 242mm	470 x 170 x 244mm	532 x 170 x 244mm
N. W/G. W	3500/4000kg	3600/4100kg	3500/4000kg	4500/5000kg	5000/5500kg
Modelo antiguo	M7130G/F	M7130G/FG	M7132/F	M7132 x 16	M7132 x 20
