Máquina rectificadora de superficies planas con mesa rectangular

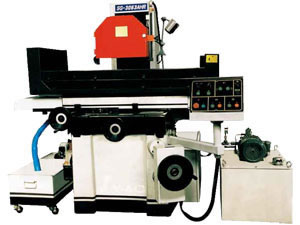

Máquina rectificadora de superficies planas hidráulica con soporte movible en eje horizontal y mesa rectangular

Equipamiento estándar de la máquina rectificadora de superficies planas hidráulica:
Depósito de refrigerante
Mandil electro magnético
Base de muela
Extractor de uña y rueda
Volante estándar
Eje de Balance
Lámpara de Trabajo
Cuña de nivelación y perno de ajuste
Controlador normal del mandril electro magnético.
PLC (Controlador de lógica programable) Controlador automático de trituración (sólo para el modelo AHD)

Equipo opcional de la máquina rectificadora de superficies planas hidráulica:
Pie de equilibrio
Muela paralela manual
Tanque de refrigeración con separador magnético
Tanque de refrigeración con filtro de papel
Tanque de refrigeración con filtro de papel y separador magnético
Recolector de polvo
Lujoso controlador del mandril electro magnético.

Nota:
1. H Significa: transmisión hidráulica longitudinal, manual en transversal y vertical.
2. AH Significa: Alimentación automática transversal, transmisión hidráulica longitudinal, manual sobre la vertical.
3. AHR Significa: Alimentación automática transversal, transmisión hidráulica longitudinal, movimiento rápido vertical.
4. AHD Significa: Alimentación automática transversal, transmisión hidráulica longitudinal, alimentación automática vertical

Especificaciones de la máquina rectificadora de superficies planas hidráulica:

			13807-1	13806-1	13805-1	13805-2	13803-1	13803-2
Modelo Descripción		Unid- ades	SG- 2050H/AH SG- 2050AHR	SG- 2550AH SG- 2550AHR	SG- 3063AH SG- 3063AHR	SG- 30100AH SG- 30100AHR	SG- 4080AH SG- 4080AHR	SG- 40100AH SG- 40100AHR
			SG- 2050AHD	SG- 2550AHD	SG- 3063AHD	SG- 30100AHD	SG- 4080AHD	SG- 40100AHD
Tamaño de la mesa (Ancho x Largo)		mm	200 x 460	250 x 500	305 x 635	305 x 1020	406 x 813	406 x 1020
Avance de la mesa (X x Y)		mm	510 x 238	560 x 275	765 x 340	1130 x 340	913 x 450	1130 x 450
Distancia máxima entre mesa y centro del husillo		mm	450	450	580	580	580	580
Tamaño del mandril magnético		mm	200 x 460	250 x 500	300 x 600	300 x 1000	400 x 800	400 x 1000
Velocidad de la mesa, movimiento longitudinal		m/min	7-23
	Alimen- tación auto- mática	mm /min	0.1-8
Movi- miento trans- versal	Velocidad rápida	m/min	990
	alimen- tación de volante	mm /div.	0.02
	Alimen- tación auto- mática	mm	(modelo AH/AHR)/0.05/0.01/0.02/0.03/0.04/0.05(solo modelo AHD)
Cabezal porta muela movi- miento vertical	Velocidad rápida	mm /min	(modelo AH)/460(modelo AHE/AHD)
	alimen- tación de muela	mm /div.	0.05
	Velocidad	rpm	2850 (50Hz) 3450(60Hz)		1450 (50Hz) 1750(60Hz)
Muela abrasiva	tamaño (diámetro externo x ancho x diámetro interno)	mm	200 x 20 x 31.75		350 x 40 x 127
Motor del husillo		kw	1.5	2.2	5.5
Motor hidráulico		kw	0.75		2.2
Motor de la bomba de refrigeración		kw	0.04		0.125
Motor de elevación		kw	(modelo AH/AHR) /0.25 (modelo AHR) /0.05 (modelo AHD, servo motor)
Motor de alimentación transversal		kw	0.04
Máxima capacidad de carga de la mesa (incluido el mandril )		kg	120	180	270	400	500	600
Potencia nominal total		kw	3	3.7	9
Altura de la máquina		mm	1675		1890
Superficie (Largo x Ancho)		mm	2050 x1400	2250 x 1650	2800 x 2200	4400 x 2200	3400 x 2400	4400 x 2400
Peso bruto		kg	1600	1800	2800	3500	3800	4300
Dimensiones del paquete (Largo x ancho x alto)		cm	178 x 150 x 218 190 x 170 x 218	200 x 210 x 218	235 x 222 x 220	295 x 222 x 220	285 x 227 x 220	295 x 227 x 220
